Įtampos ir srovės davikliai

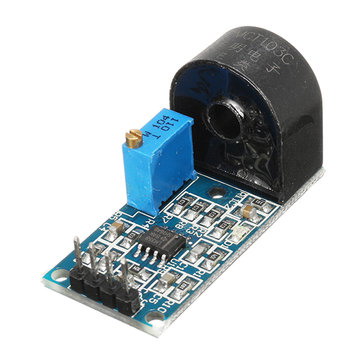

Pasinaudojant EBAY randame srovės daviklį su srovės transformatoriumi: 5A/5mA.
5A Range Single-phase AC Active Output Current Transformer Module

Kitas srovės matavimo įrenginys:

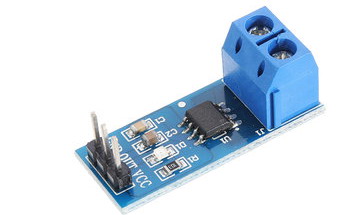

ACS712 Module 5A Current Detection Board ACS712 Hall Current Sensor Module

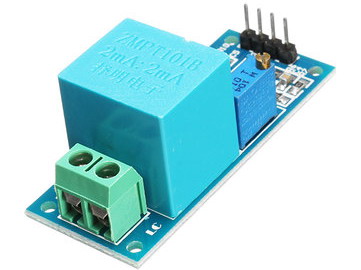

Įtampai matuoti naudosime transformatoriuką. Šis daviklis matuoja kintamą įtampą, todėl visada žinosime, įtampos reikšmę realiame laike. ZMPT101B Current-type Voltage Transformer. Vijų skaičius pirminė/antrinė apvija: 1000/1000. Skaičiavimai


Single-phase AC Active Output Voltage Transformer Voltage Sensor Module

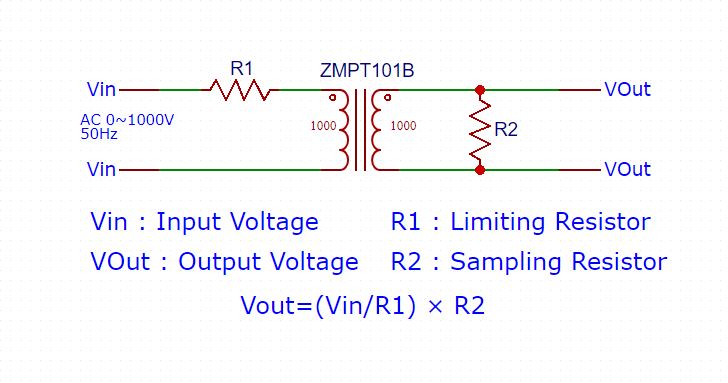

ZMPT101B is a high precision voltage Transformer. This module makes it easy to monitor AC mains voltage upto 1000 volts. A tiny little thing the size of a bouillon cube. Holds up to 4kV per breakdown voltage, the ratio of turns is 1: 1, but this is a current transformer of 2mA: 2mA. That is, we feed it a current and remove the current. The input current is simply set by the resistor in series R1, and a sampling resistor R2 is used in parallel to obtain the output voltage.
ZMPT101B usually working at rated current: 1~2mA.
When Rated input voltage ≤ 100V ,Usually choosing the operating current I=2mA; When Rated input voltage ≥ 220V,To reducing the resistor power, usually choosing the operating current 1 mA ≤ I ≤ 2 mA.
for example V=100V,I=2 mA,
R1=Vin/I=100/0.002=50kΩ
for example: V=220V,I=1.1 mA,
R1=Vin/I=220/0.0011=200kΩ
R2=VOutmax/I=(VOutmax/Vin)×R1 Ω
for example: Voutmax =3.53V,Vin =100V
R2=VOutmax/I=(VOutmax/Vin)×R1=(3.53/100)×50 kΩ=1.765kΩ

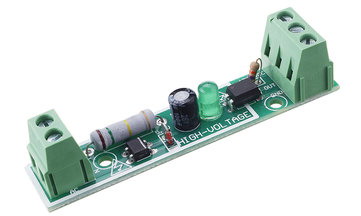

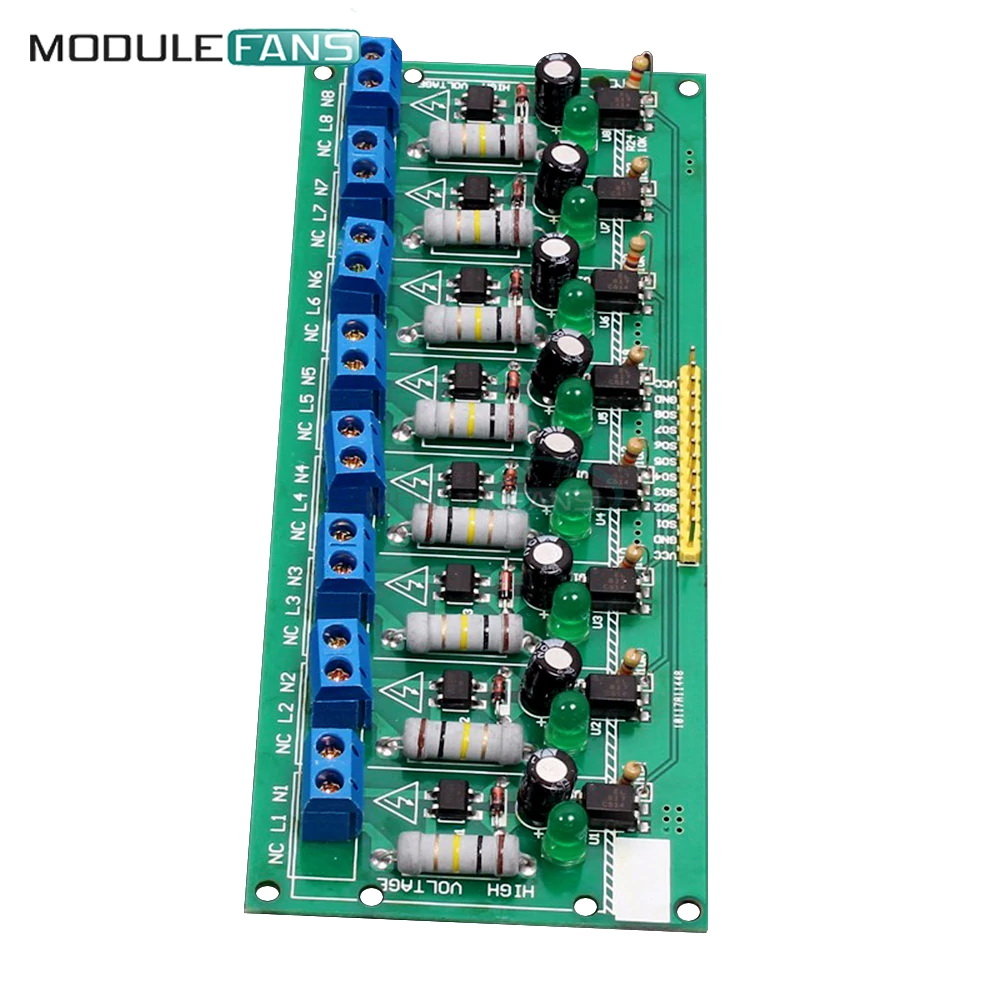

Ir dar vienas daviklis skirtas stebėti įtampą, paremtas opto-pora, tačiau įėjimo įtampa gesinama rezistoriumi, šio daviklio tikrai nenaudosiu, nes manau, kad geriau įtampą gesinti kondensatoriumi. Tokio tipo davikliukai puikiai naudotini, kai norime žinoti: ar atsirado (neatsirado) įtampa įjungus jungtuką.
1-Bit AC 220V Optocoupler Isolation Module Voltage Detect Board Adaptive 3-5V PLC Isolamento Fotoaccoppiatore Module

Įdomiausia, kad įtampos daviklių paremtų įtampos gesinimu kondensatoriumi, pramonė negamina (bent jau ebay parduotuvėse nepavyko atrasti), tačiau didžioji dauguma lauke statomų judesio daviklių kaip tik naudoja tokios konstrukcijos maitinimo blokus.

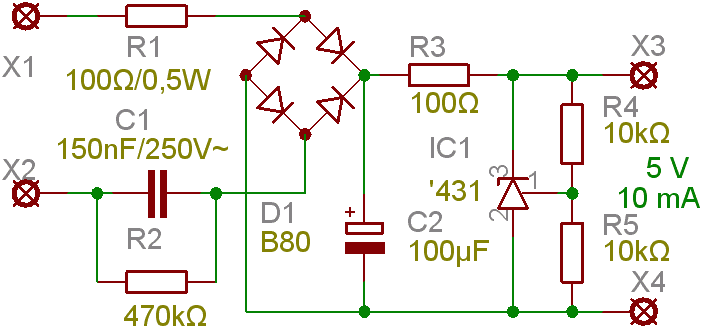

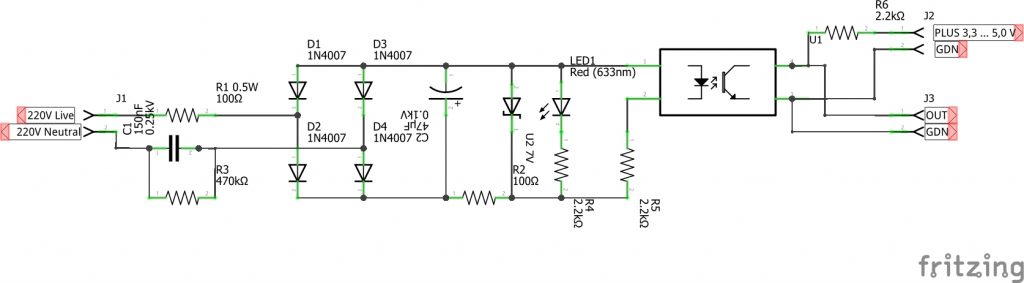

Tradicinė schema:

Vietoj 431 reguliuojamo stabilitrono pastačius stabilitroną ir paskaičiavus papildomą rezistorių R3′, kad per opto-poros šviesos diodą tekėtų apie 7…8mA srovė, tokį „maitinimo bloką“ galima būtų naudoti kaip įtampos daviklį.

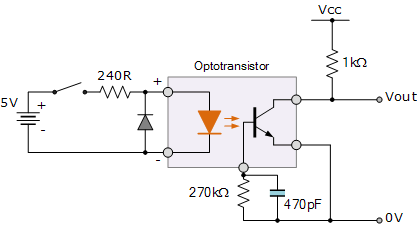

Opto-poros žemos įtampos pusė: Vcc maitinimo įtampa priklauso prie kokio mikroprocesoriaus jungsime: 3,3 V, arba 5V. Schemoje parodytas 1K rezistorius sėkmingai gali būti ir gerokai didesnis, t.y. iki 10K.

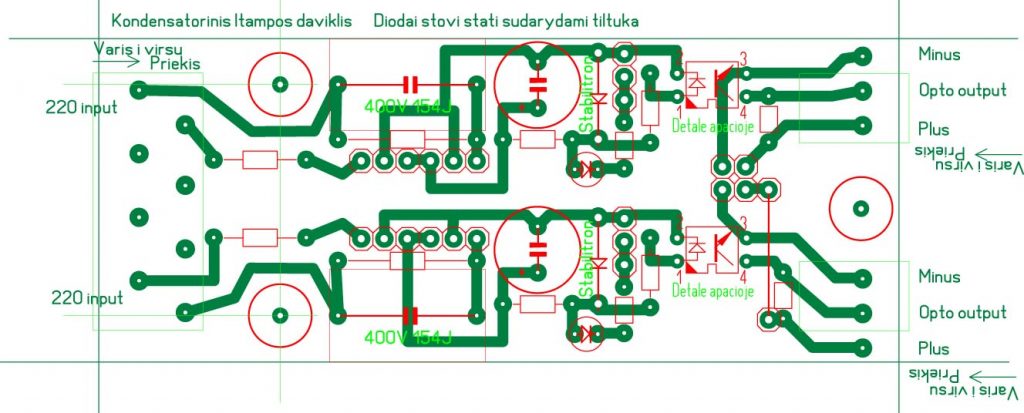

Finale sulitavau schemą (opto-pora LTV817):

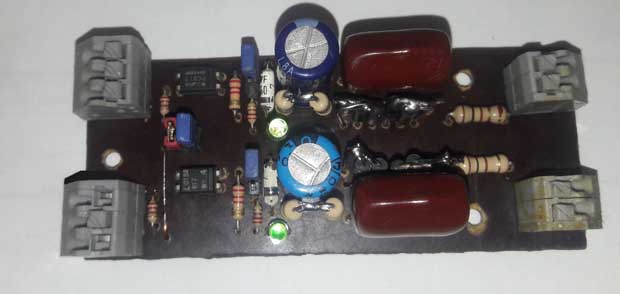

Du davikliukai vienas šalia kito. 1N4007 diodai stovi statmenai, tokiu būdu padaromas diodų tiltelis, 220V pusėje žali LED’ukai naudojami indikacijai: yra 220V – ar nėra, jie gali būti atjungiami trumpiklių pagalba. (mėlyni). Mėlynas ir raudonas trumpikliai: jei naudosim tą pačią maitinimo įtampą, kad nevedžioti maitinimo pliuso ir GDN laidų, juos galime trumpiklių pagalba sujungti. Tokiu būdu galėsime nuimti daviklio signalus 4 laidais: plius ir minus, ir OUT1, OUT2.

Schema neturi galvaninio atrišimo nuo tinklo įtampos, būkit ATSARGŪS. Galvaninis atrišimas egzistuoja tik už opto-poros.

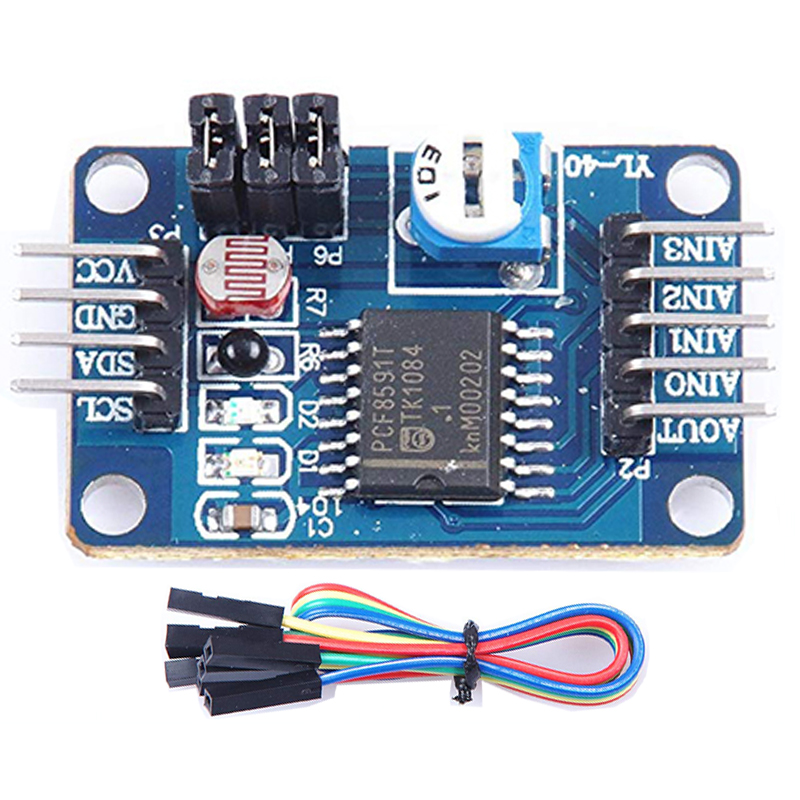

Įtampai ir srovei matuoti naudosim: PCF8591 AD/DA (analog-digital/digital-analog) keitiklį, nors pats keitiklis tik 8 bitų, bet mūsų atveju tikslumo užteks.
ATmega turi savo ADC, ir geresnį, bet noras yra neapkrauti bereikalingu darbu ir programiniu kodu mikroprocesorių. Kai realizuosim geležyje, tada ir matysim, ar naudoti PCF8591, ar pačią ATmega.

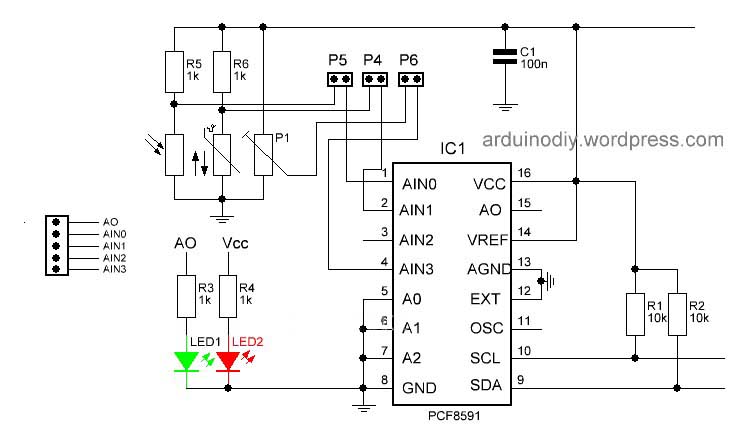

Pasiskolinau schemą. Gražus aprašymas.

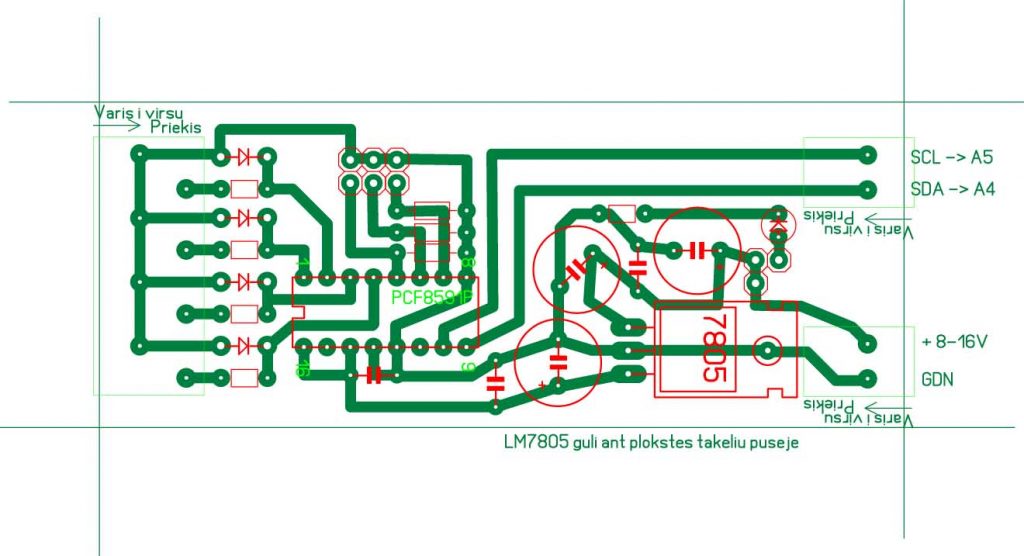

Sulitavau savo:

Įėjimo grandinėje 1K rezistorius ir 5,1V stabilitronas. Šviesos diodo rezistorius 1K5 … 3K3 ribose, maitinimo įtampos indikacijai naudojamas šviesos diodas gali būti atjungiamas – prijungiamas trumpiklio pagalba. 3 keraminiai kondensatoriai 103…104, ir trys elektrolitiniai kondensatoriai, 100,0 … 1000,0 mikrofaradų, už LM7805 – 6,3V, prieš: didesnei nei maitinimo įtampai (16…25V)

Klaidos: Adresu zonos (PCF8591 5-6-7 kojytės) rezistoriai privalo jungtis ne prie 8 kojytės, bet prie 16. (t.y. prie pliuso) Rezistoriaus nominalas 1K …10K. (Aš naudoju 10K – gaunasi mažesnės elektros sąnaudos).
